Foraj orizontal dirijat cu TERRA-PIT DJ 18 – soluție compactă pentru lucrări edilitare complexe

Foraj orizontal dirijat cu TERRA-PIT DJ 18 – soluție compactă pentru lucrări edilitare complexe

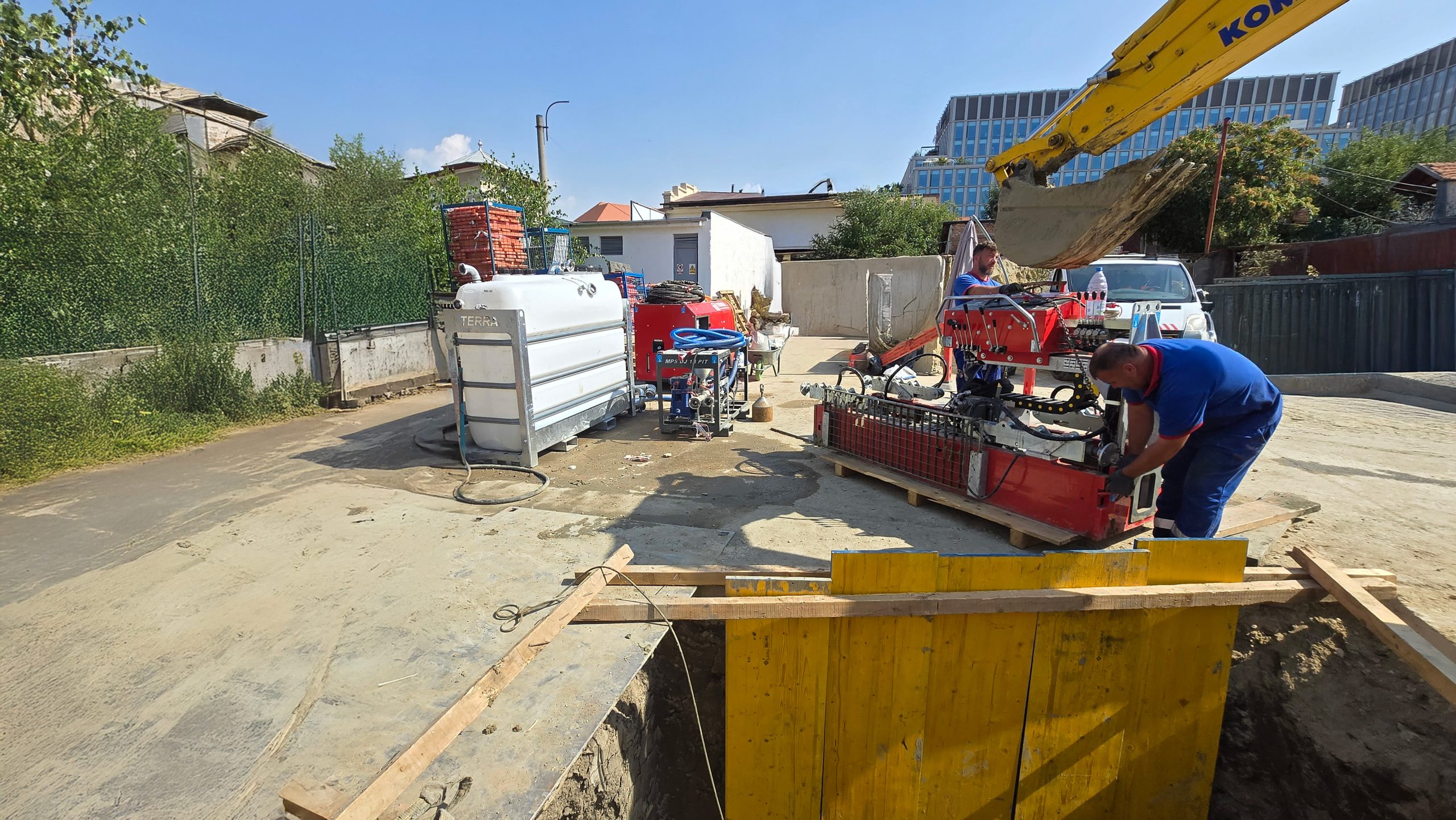

Într-un proiect recent de canalizare desfășurat în București, tehnologia de foraj orizontal dirijat TERRA-PIT DJ 18 a fost utilizată cu succes pentru realizarea mai multor subtraversări într-un spațiu urban aglomerat, cu numeroase utilități existente.
Lucrarea a fost parte a unui program extins de instruire practică și teoretică, în care operatorii și proiectanții au învățat să exploateze la maximum capacitățile echipamentului, adaptându-se condițiilor dificile din teren.

Performanță și precizie într-un format compact

TERRA-PIT DJ 18 este un echipament de foraj orizontal dirijat (HDD) de generație nouă, conceput special pentru lucrări în spații restrânse sau zone cu trafic intens.
Cu un motor HATZ Diesel de 75 CP, utilajul oferă:

  • forță de împingere și retragere de 8 tone,

  • cuplu de 3.000 Nm,

  • debit al fluidului de foraj de 95 l/min la presiuni de până la 70 bar,

  • capacitate de lărgire de până la 420 mm,

  • lungimi de foraj de până la 150 m, în funcție de tipul de sol.

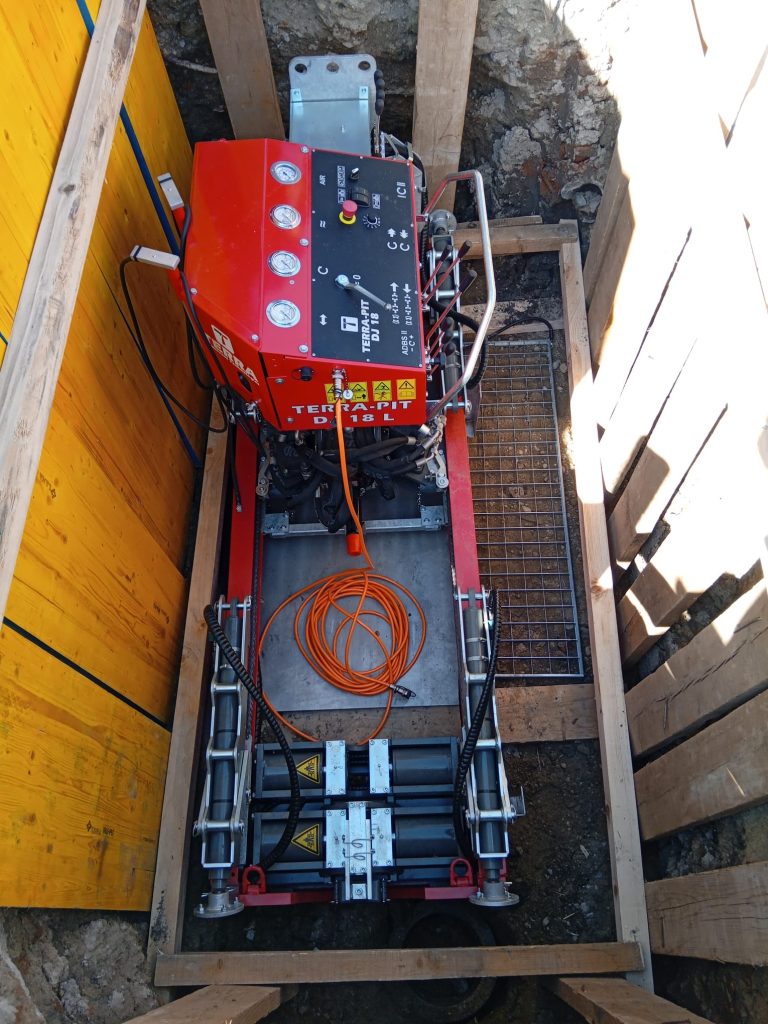

Construcția modulară permite lansarea atât din groapă, cât și de la suprafață, iar sistemul Hydro-Chain-Drive asigură o funcționare fiabilă și rezistentă la uzură.
Funcția automată ADBS (Automatic Drill Back Speed) optimizează viteza de retragere a prăjinilor, iar opțiunea de ciocan pneumatic permite extinderea lucrărilor și în formațiuni de rocă.
Pentru siguranță sporită, echipamentul este prevăzut cu sistemul ZAP Alert, care avertizează operatorul la detectarea cablurilor electrice subterane.

Execuția lucrării: trei subtraversări succesive în teren argilos

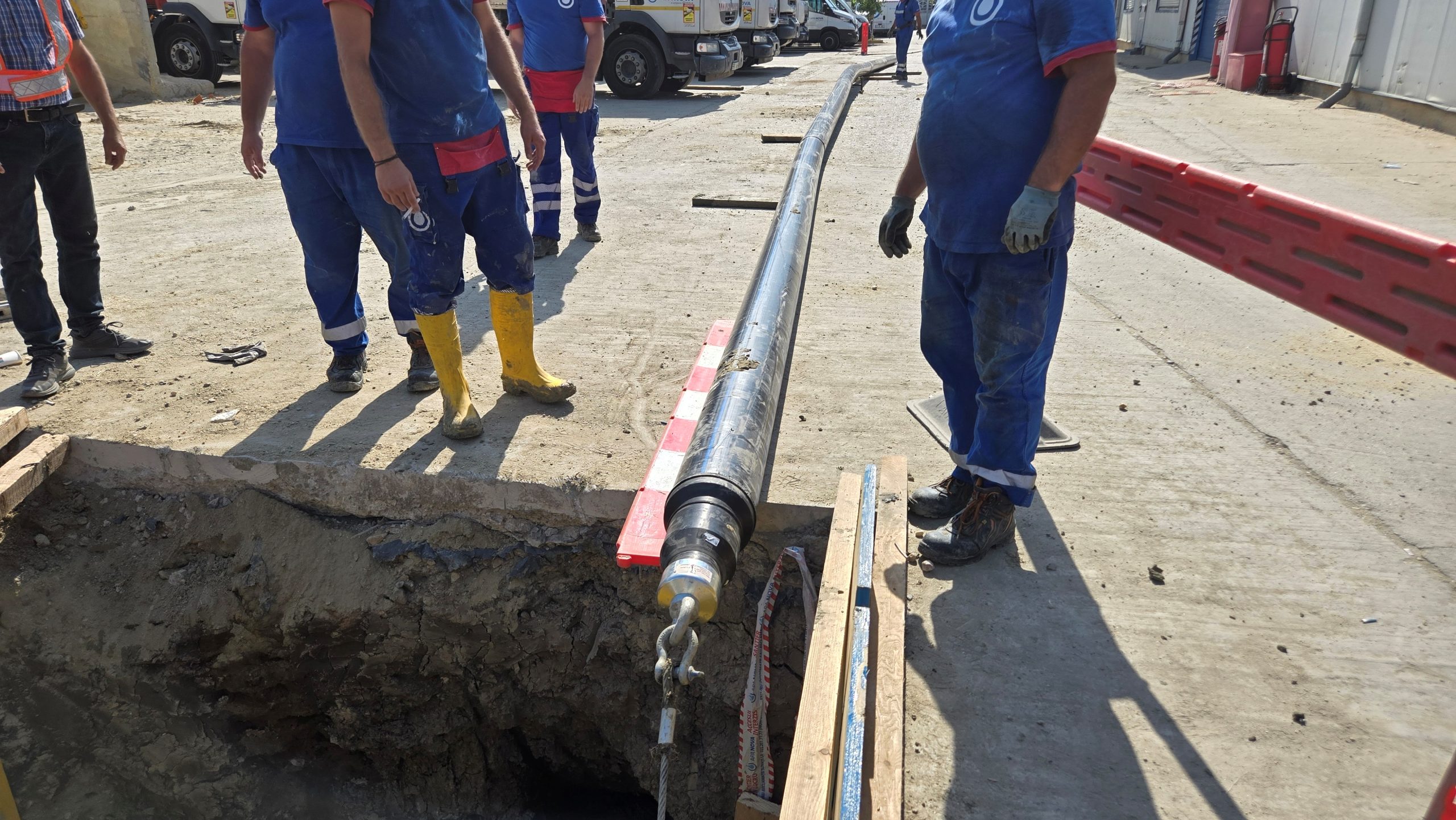

În cadrul proiectului au fost realizate trei trasee de canalizare cu țeavă PE Ø225 mm, care au conectat patru cămine, dintre care trei amplasate sub o parcare betonată și unul către stradă.
Lungimile traseelor au fost:

  • 40 metri,

  • 37 metri,

  • 22 metri.

Solul predominant argilos a impus testarea mai multor variante de fluid de foraj. După testele inițiale, s-a renunțat la bentonită din cauza tendinței de lipire, fiind adoptată o formulă bazată pe inhibare cu calciu și detergent special, care a oferit o fluidizare optimă și stabilitate ridicată a pereților găurii.

Pe parcurs, echipa s-a confruntat cu o rețea densă de utilități — conducte vechi de canalizare, țevi de apă, linii de curent de 110 kV, cabluri de fibră optică și conducte de gaz.
Pentru evitarea riscurilor, s-au efectuat sondaje de verificare și scanări georadar în zonele critice, o etapă esențială pentru siguranța forajului în apropierea magistralelor sub presiune.

Control și monitorizare cu tehnologia Digitrak Falcon F2+

Pentru ghidarea precisă a capului de foraj s-a utilizat sistemul Digitrak Falcon F2+, care permite selectarea mai multor frecvențe de lucru, adaptate condițiilor electromagnetice de la suprafață.
Această funcționalitate a fost esențială în zonele cu interferențe, unde s-a reușit menținerea comunicării stabile între sonda emițătoare și receptor.

Lucrările s-au desfășurat în trei etape distincte:

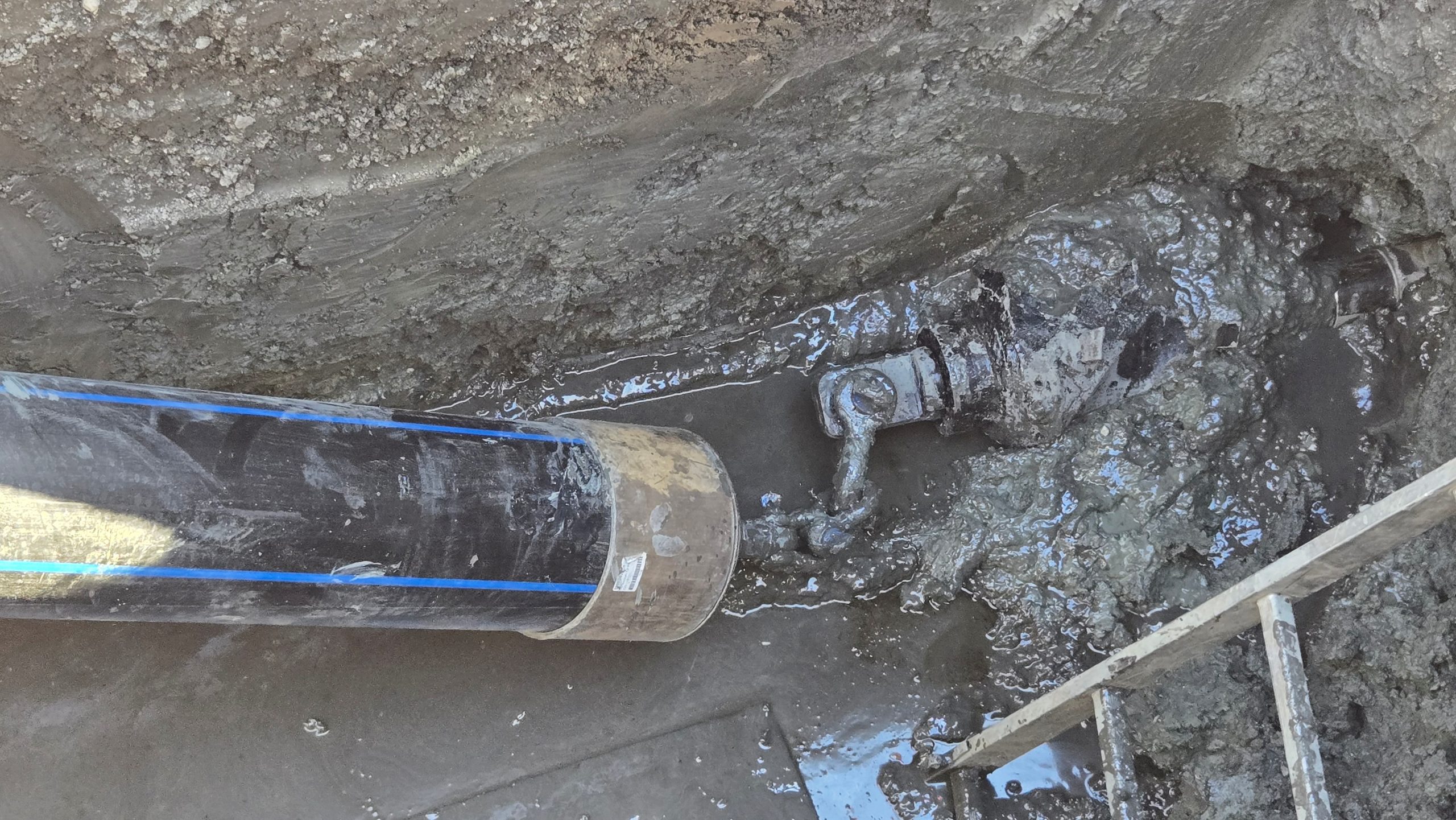

  • Tronsonul 1 (40 m): foraj pilot, urmat de lărgiri succesive de 160 mm, 250 mm și 300 mm, apoi tragerea conductei Ø225 mm. În această zonă, s-au întâlnit blocaje în beton care au necesitat o forare mai lentă.

  • Tronsonul 2 (37 m): foraj pilot, lărgire directă la 250 mm și tragere finală cu lărgitorul de 300 mm. Procesul a decurs fără dificultăți majore.

  • Tronsonul 3 (22 m): foraj pilot, lărgire 250–300 mm și tragere inversă asistată de troliu, realizată în numai două minute.

Aceste exerciții practice au permis testarea mai multor combinații de prăjini, capete de foraj și fluide, oferind echipei experiență reală în gestionarea variabilelor de șantier.

Instruire extinsă pentru echipele tehnice

Programul de instruire aferent utilajului TERRA-PIT DJ 18 s-a desfășurat pe o perioadă de 8 zile, implicând 7 operatori și 4 proiectanți.
Cursul a inclus:

  • sesiuni teoretice despre principiile HDD, proiectarea traseului și selectarea fluidelor de foraj;

  • familiarizarea practică cu utilajul, componentele hidraulice și echipamentele de localizare;

  • lucrări efective de foraj, urmate de analize și recapitulări zilnice.

Accentul a fost pus pe acumularea experienței reale de lucru, nu pe viteza de execuție, ceea ce a oferit participanților o înțelegere completă a modului de operare în condiții dificile de teren.

Rezultate și concluzii

Proiectul a confirmat fiabilitatea și versatilitatea TERRA-PIT DJ 18 în lucrări edilitare complexe, demonstrând că un echipament compact poate oferi performanțe de top în condiții solicitante.
Terenul argilos, utilitățile încrucișate și spațiul limitat nu au reprezentat obstacole majore datorită controlului precis și adaptabilității sistemului.

În același timp, instruirea extinsă a arătat cât de importantă este pregătirea operatorilor și proiectanților în obținerea unei lucrări sigure și eficiente.
Combinația dintre tehnologie modernă, planificare atentă și instruire aplicată a condus la rezultate excelente din punct de vedere al preciziei, duratei de execuție și calității finale a forajului.

Descoperă mai multe detalii despre TERRA-PIT DJ 18 – utilajul compact care face posibile subtraversările precise chiar și în cele mai dificile condiții de șantier.
