Soluții moderne pentru înlocuirea conductelor de apă

Înlocuirea conductelor de apă în mediul urban: provocări și soluții eficiente

Înlocuirea conductelor de apă în mediul urban reprezintă o provocare semnificativă pentru constructori, datorită necesității de a minimiza impactul asupra infrastructurii existente și a comunității. Metodele tradiționale de înlocuire a conductelor implică săpături extinse, care pot duce la perturbări ale traficului, zgomot și costuri ridicate.

O soluție eficientă pentru aceste provocări este utilizarea tehnologiei de spargere a conductelor cu cablu, precum TERRA-EXTRACTOR X 400. Acest utilaj permite înlocuirea conductelor vechi fără a necesita săpături extinse, reducând astfel impactul asupra mediului și comunității.

Beneficiile utilizării TERRA-EXTRACTOR X 400 includ:

Reducerea perturbărilor: Datorită designului său compact, utilajul necesită gropi de acces de dimensiuni reduse, minimizând astfel impactul asupra traficului și a zonelor adiacente.

Eficiență operațională: Cu o forță de tragere de până la 40 de tone, TERRA-EXTRACTOR X 400 poate înlocui conducte vechi din diverse materiale, precum fontă, oțel sau PVC, cu diametre de până la 250 mm.

Flexibilitate în utilizare: Echipamentul poate fi operat atât din gropi de acces mici, cât și din cămine de vizitare, oferind versatilitate în funcție de specificul proiectului.

Siguranță sporită: Sistemul de cleme pentru cabluri cu fante longitudinale asigură un contact sigur cu cablul de tragere, indiferent de condițiile acestuia, reducând riscul alunecării sau

Tehnologie avansată pentru înlocuirea conductelor subterane

TERRA-EXTRACTOR X 400 este un utilaj de spargere a conductelor cu cablu, proiectat pentru înlocuirea conductelor vechi de gaz, apă sau canalizare, cu diametre interioare cuprinse între 40 mm și 250 mm. Acesta utilizează o forță de tragere de până la 400 kN (40 tone) pentru a îndepărta conductele vechi și a instala altele noi, cu diametre de până la 355 mm, pe lungimi de până la 150 m.

Echipamentul este operat printr-o telecomandă electrică, permițând controlul de la distanță și eliminând necesitatea prezenței operatorului în groapă sau căminul de vizitare în timpul funcționării. Viteza maximă de tragere poate atinge 145 m/h, adaptându-se automat la condițiile de lucru.

Operare de la Cămin de Vizitare la Cămin de Vizitare:

X 400 poate fi echipat cu un cadru special pentru cămine de vizitare, permițând operarea fără excavări suplimentare.

Utilajul este montat pe un catarg cu o lungime de până la 6 m, facilitând lucrările în cămine de vizitare cu diametre interioare de ø 800 sau ø 1.000 mm.

În cazul țevilor scurte cu filet, întreaga operațiune de spargere poate fi realizată fără necesitatea excavării, oferind o soluție eficientă și inteligentă.

Tehnici de Înlocuire a Țevilor:

Cuțite Statice cu 3 Aripi: Țevile vechi din oțel, ceramică sau fontă pot fi sparte cu ușurință folosind cuțitele statice cu trei aripi, fiecare având un adaptor central, permițând spargerea eficientă chiar și a manșoanelor.

Metoda tradițională versus tehnologia TERRA-EXTRACTOR X 400

Înlocuirea conductelor subterane poate fi realizată prin metode tradiționale sau utilizând tehnologii moderne precum TERRA-EXTRACTOR X 400. Iată o comparație între aceste două abordări:

Metoda tradițională (săpătură deschisă):

• Proces: Implică excavarea întregului traseu al conductei vechi, îndepărtarea acesteia și instalarea unei noi conducte, urmată de refacerea suprafețelor afectate.
• Avantaje:
  • Permite inspecția vizuală completă a conductei și a solului înconjurător.
  • Tehnologie bine cunoscută și aplicată pe scară largă.
• Dezavantaje:
  • Necesită săpături extinse, ceea ce poate duce la perturbări semnificative ale traficului și activităților locale.
  • Costuri ridicate asociate cu excavarea și refacerea infrastructurii de suprafață.
  • Timp de execuție mai lung din cauza lucrărilor extensive de săpătură și restaurare.

Cauți o soluție performantă pentru proiectele tale?

Află cum acest echipament poate transforma provocările în rezultate excepționale.

Moduri de Operare și Tehnici de Înlocuire a Țevilor

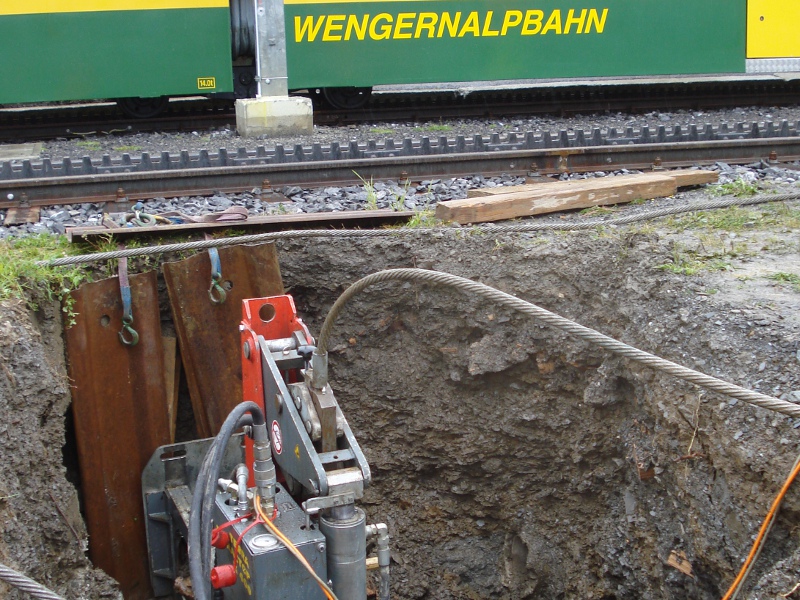

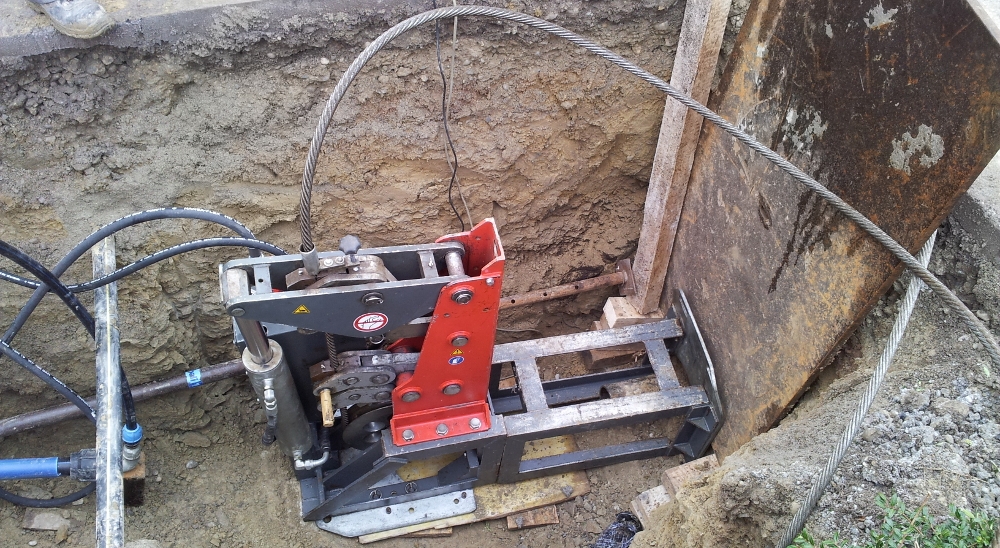

Operare din groapă:

Design compact ce necesită o zonă de lucru minimă, reducând necesitatea excavărilor extinse.

Echipat cu multiple cleme de ridicare pentru o poziționare facilă în groapă.

Placa frontală robustă stabilizează spărgătorul pe sol, asigurând o operare sigură.

Cutia frontală standard de 0,8 m permite tragerea și dezasamblarea sculelor și a noilor conducte HDPE direct în groapă; opțional, sunt disponibile cutii frontale mai lungi pentru a facilita aceste operațiuni.

Tehnici de Înlocuire a Țevilor:

Cuțite cu Role: Vechile țevi din oțel, fontă ductilă sau plastic pot fi tăiate eficient cu ajutorul cuțitelor speciale cu role, echipate cu discuri de tăiere interschimbabile direct pe șantier, adaptându-se unei game largi de aplicații

Metoda cu TERRA-EXTRACTOR X 400 (tehnologie fără tranșee):

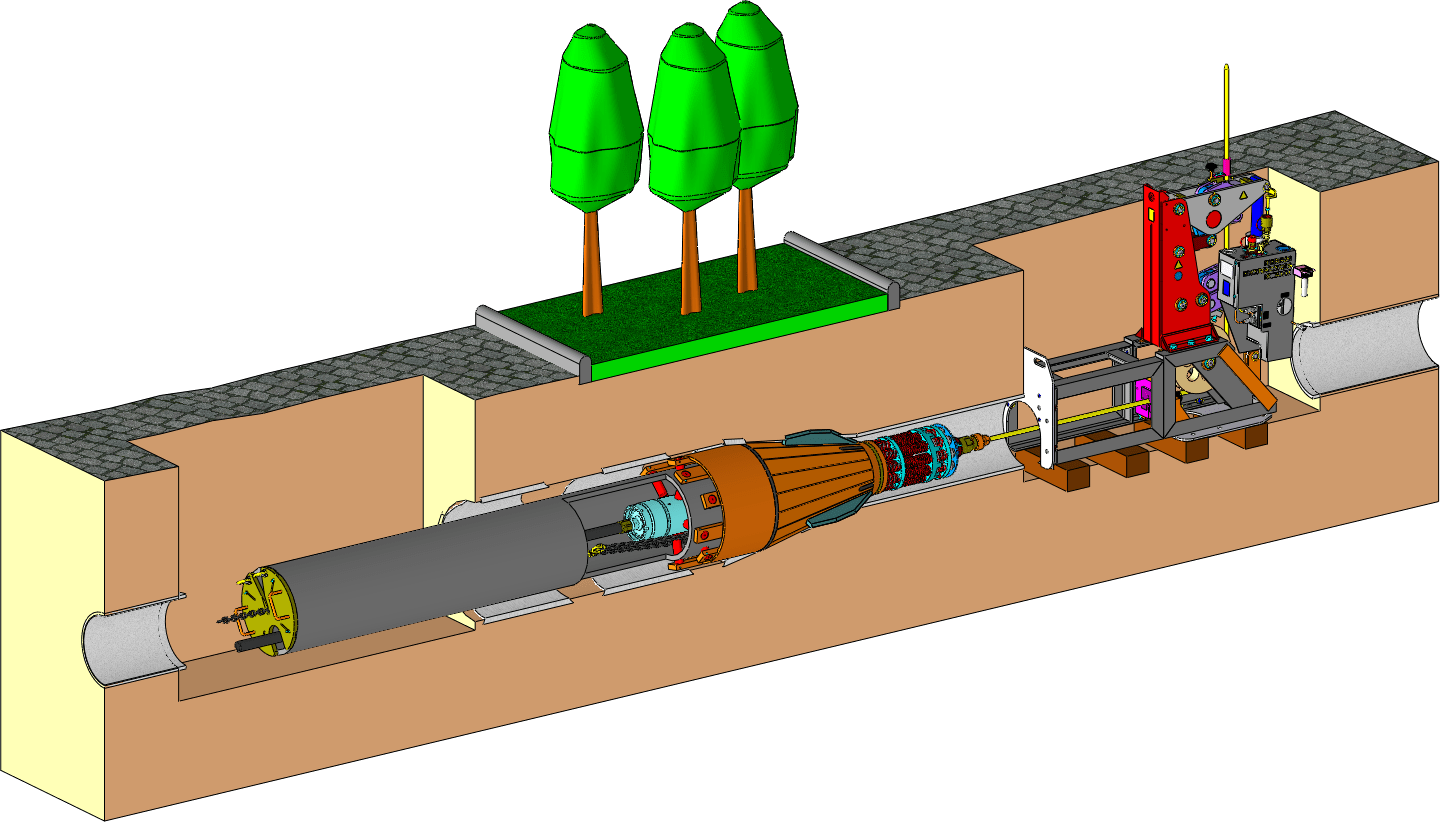

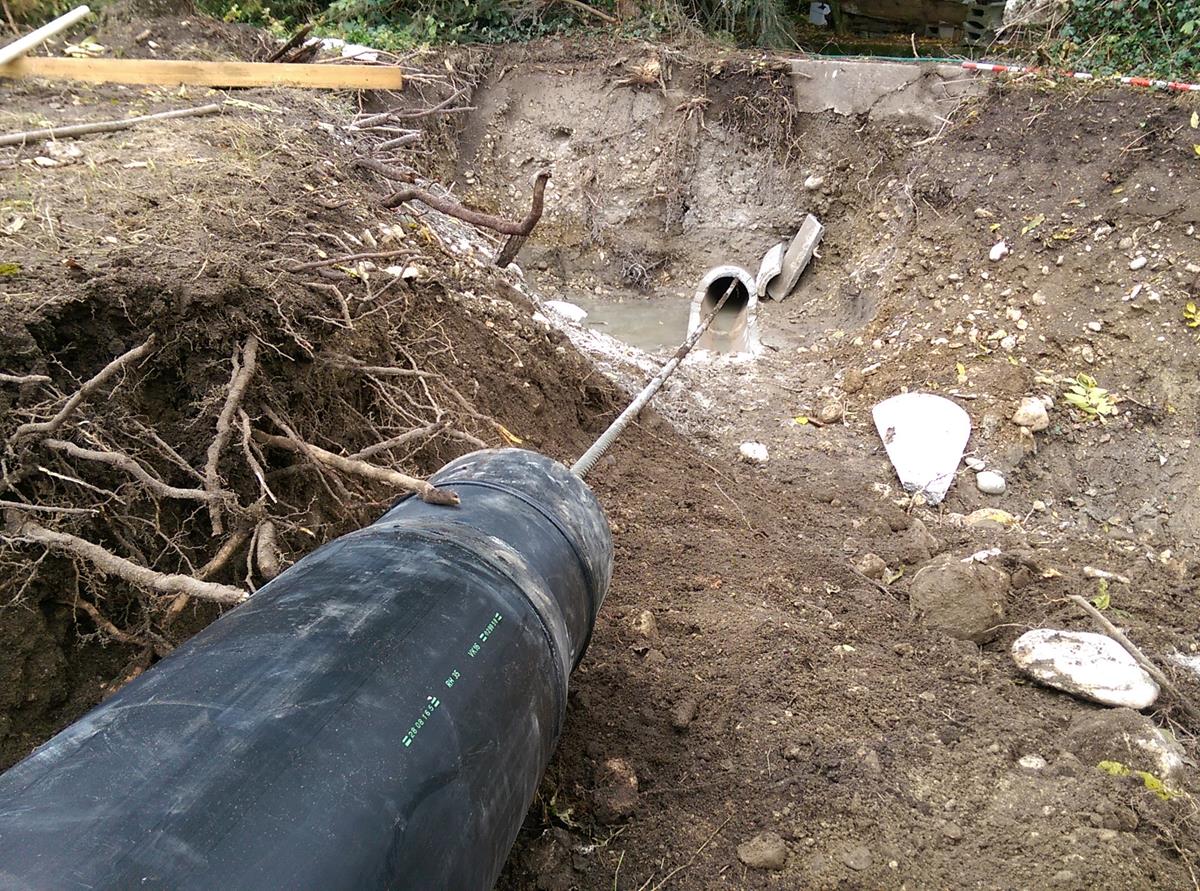

Proces: Utilizează un cablu pentru a trage un cap de spargere prin conducta veche, fragmentând-o și simultan instalând o nouă conductă, fără a necesita săpături de-a lungul întregului traseu.

Avantaje:

• • Minimizarea săpăturilor: Necesită doar gropi de acces la capetele segmentului de conductă, reducând astfel perturbările și costurile asociate cu săpăturile extinse.
  • Eficiență sporită: Permite înlocuirea rapidă a conductelor pe distanțe de până la 150 de metri, cu o forță de tragere de 40 de tone.
  • Flexibilitate: Poate înlocui conducte vechi din diverse materiale, precum fontă, oțel, ceramică sau PE/PVC, cu diametre de până la 300 mm, și poate instala conducte noi cu diametre de până la 355 mm.
  • Reducerea impactului asupra mediului urban: Diminuează zgomotul, praful și alte inconveniente asociate cu săpăturile deschise, menținând în același timp funcționalitatea zonelor adiacente.

Dezavantaje:

• • • Necesită echipamente specializate și personal instruit pentru operare.
    • Poate avea limitări în funcție de specificul solului și al amplasamentului conductei.

Pentru a înțelege mai bine metodele de operare ale TERRA-EXTRACTOR X 400, vă invităm să vizionați videoclipurile demonstrative disponibile.
