Utilaj de foraj orizontal dirijat compact Mini-Jet MJ 1600
HDD clasa: 4 – 6 tone, utilaj cu pornire din groapă
Utilajul cu pornire din groapă TERRA MINI-JET MJ 1600 – puternic și compact
Sistemul compact HDD TERRA MINI-JET MJ 1600 este unul dintre cele mai puternice și mai productive sisteme din categoria sa, disponibil în întreaga lume. Acționat de un motor KUBOTA Diesel de 33 CP, MJ 1600 oferă o forță de tragere și împingere de până la 6 tone, un cuplu de 1.600 Nm și o viteză maximă a arborelui de 125 rpm. Cu ajutorul pompei de înaltă presiune de 52 litri/min se pot realiza lucrări de foraj de până la 50 m și lărgire de până la Ø 300 mm (în funcție de sol).
Design compact

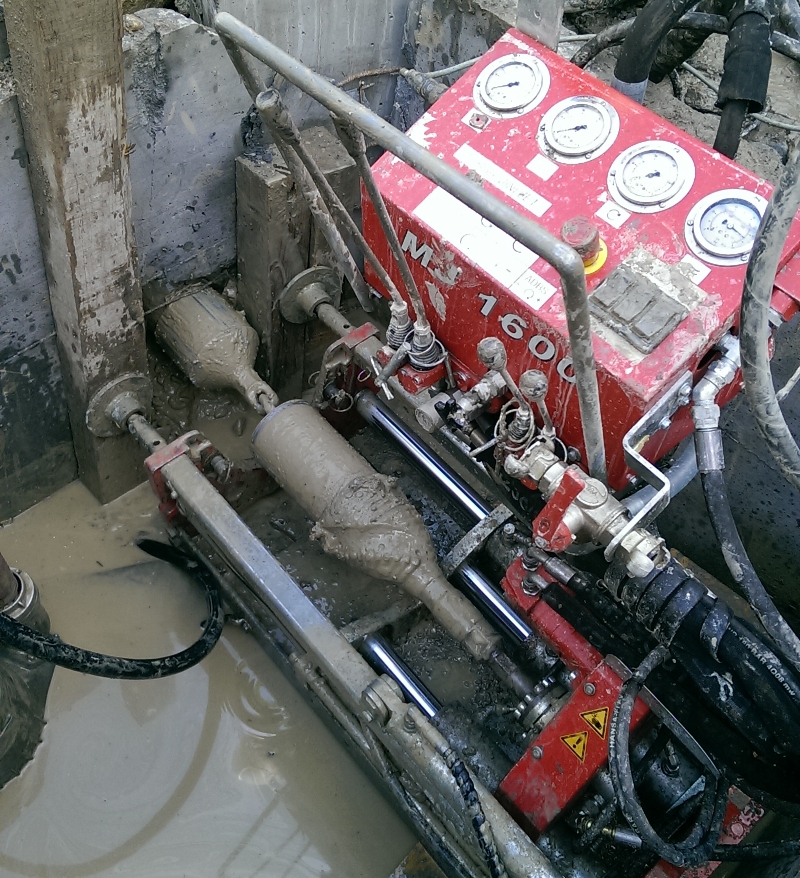

Datorită designului său compact, MJ 1600 poate funcționa dintr-o groapă cu dimensiuni de numai 1,3 m x 1,3 m. Amprenta redusă și nivelul redus de zgomot pentru operator fac din TERRA MINI-JET MJ 1600 un utilaj ușor de utilizat și durabil. Timpul rapid de instalare și mobilitatea sporită vă ajută să folosiți utilajul și în zonele urbane sau în spaţii cu acces dificil.
Unitate cilindrică dublă (brevetată)
TERRA a brevetat un sistem special de antrenare cu cilindru dublu unde doi cilindrii deplasează șaua de antrenare înainte și înapoi, fără pierderi, un sistem puternic și fiabil. Această nouă idee de la Terra permite forțe maxime de forare și lărgire. Cilindrul dublu funcționează în ambele direcții cu o forță de 6 tone.
Racord de protecție
Conectorul prăjinii de foraj este echipat cu un racord de protecție. Înlocuirea lui este rapidă și ieftină.
Cilindrii hidraulici
MJ 1600 este fixat cu patru cilindrii hidraulici în groapă. Supapele de control integrate asigură utilajul să nu se poată mișca.
Panou de control intuitiv
Toate componentele MINI-JET sunt poziționate în mod clar. Comanda electronică a debitului fluidului de forare se realizează prin panoul de comandă. Pentru monitorul de localizare există o conexiune de 12 volți. Cadrul de forare este echipat cu împământare și sistem de avertizare împotriva străpungerii cablurilor aflate sub tensiune. Sistemul automat de foraj și lărgire reglează viteza în milisecunde în funcție de condițiile de sol. Cu acest sistem de asistare a forajului se pot face chiar și foraje dificile.
Ciocan pneumatic de foraj în rocă
MJ 1600 poate fi echipat cu un ciocan pneumatic de foraj în rocă. Cu acest ciocan forarea în stânci sau în condiții mixte de sol nu reprezintă o problemă. Panoul de comandă are un racord opțional integrat pentru compresorul de aer.
Prăjini de foraj de înaltă calitate
Prăjinile de foraj speciale cu lungime de 0.5 m (50 ft) sunt realizate dintr-o singură bucată de oțel. Se poate atinge o rază de curbură de 15 m (50 ft) – o performanță unică în lume. Ghidajul prăjinilor de foraj asigură o durată de viață mare a prăjinilor de foraj.
Grup hidraulic Kubota pe motorină
Motorul diesel KUBOTA are 3 cilindri și o putere de 24 kW (33 HP). MJ 1600 funcționează rapid și fiabil. Principalele caracteristici sunt:
-motorul funcționează la turaţia de 2.500 r.p.m.
-reglarea electrică a turației motorului silențios
-consum redus de combustibil
-are 2 circuite hidraulice independente
-service facil
-motorul funcționează la turaţia de 2.500 r.p.m.
-reglarea electrică a turației motorului silențios
-consum redus de combustibil
-are 2 circuite hidraulice independente
-service facil
Stație de mixare și pompare
-cu rezervor separat de 1.100 l (290 gal) pentru bentonită sau ejactomer
- cu placă de suport pentru 2 saci de bentonită, fiecare de câte 25 kg (50 lbs)
-bentonita poate fi turnată ușor în pâlnia pompei de mixare cu 800 l/min (210 gpm)
-injector (jet Venturi)
- 1.100 l (290 gal) de fluid de forare sunt amestecați cu bentonita în 4 minute cu ajutorul pompei de forare de mare presiune FMC
- volumul maxim al fluidului de forare: 38 litri/min (10g/min)
-presiunea maximă a fluidului de forare: 55 bar (800 psi)
- cu placă de suport pentru 2 saci de bentonită, fiecare de câte 25 kg (50 lbs)
-bentonita poate fi turnată ușor în pâlnia pompei de mixare cu 800 l/min (210 gpm)
-injector (jet Venturi)
- 1.100 l (290 gal) de fluid de forare sunt amestecați cu bentonita în 4 minute cu ajutorul pompei de forare de mare presiune FMC
- volumul maxim al fluidului de forare: 38 litri/min (10g/min)
-presiunea maximă a fluidului de forare: 55 bar (800 psi)
Echipament de pornire de la suprafață
-pentru pornire de la suprafață
-unghiul de intrare reglabil între 0 °- 45 °
-cu două plăci de ancorare
-plăcile de ancorare sunt reglabile în orice poziție longitudinală
-pentru TERRA MINI-JET MJ 1600
Greutate: 132 kg (290 lbs)
Dimensiuni: L = 1,25 m, W = 1,18 m (L = 50 „, W = 46,5”)
-unghiul de intrare reglabil între 0 °- 45 °
-cu două plăci de ancorare
-plăcile de ancorare sunt reglabile în orice poziție longitudinală
-pentru TERRA MINI-JET MJ 1600
Greutate: 132 kg (290 lbs)
Dimensiuni: L = 1,25 m, W = 1,18 m (L = 50 „, W = 46,5”)
Cadru pentru excavator
-opțional pentru modelele TERRA MINI-JET MJ 1600
-poate fi conectat la brațul unui excavator sau a unui mini-excavator
-permite instalarea rapidă a mașinii HDD în groapă
-MINI-JET MJ 1600 poate fi alimentat de sistemul hidraulic al excavatorului
-cadrul excavatorului este plasat pe utilajul TERRA MINI-JET prin alunecare și se conectează ușor
-se rotește 360° printr-un motor hidraulic
- dimensiuni: L x W x H = 1,20 mx 0,71 mx 1,75 m (3,96 x 2,13 x 5,78 ft)
-greutate: 240 kg (530 kg)
-poate fi conectat la brațul unui excavator sau a unui mini-excavator
-permite instalarea rapidă a mașinii HDD în groapă
-MINI-JET MJ 1600 poate fi alimentat de sistemul hidraulic al excavatorului
-cadrul excavatorului este plasat pe utilajul TERRA MINI-JET prin alunecare și se conectează ușor
-se rotește 360° printr-un motor hidraulic
- dimensiuni: L x W x H = 1,20 mx 0,71 mx 1,75 m (3,96 x 2,13 x 5,78 ft)
-greutate: 240 kg (530 kg)
Date tehnice
| Forță de retragere | 6 to (60 kN) | 13’200 lbs (6.6 US tons) |
| Forță de împingere | 6 to (60 kN) | 13’200 lbs (6.6 US tons) |
| Putere motor | 24 kW (33 PS) | 24 kW (33 HP) |
| Cuplu, viteza întâi | 1600 Nm | 1200 ft.lbs |
| Cuplu, viteza a doua | – | – |
| Viteză de rotație prăjină de foraj,viteza întâi | 110 U/min | 110 r.p.m |
| Viteză de rotație prăjină de foraj, viteza a doua | – | – |
| Volum fluid de forare | 52 l/min | 16 gpm |
| Presiune maximă fluid de forare | 55 bar | 800 psi |
| Intensitate zgomot la 7 m distanță | – | – |
| Intensitate zgomot la nivelul urechii operatorului | – | – |
| Diametru foraj pilot | Ø 60 – 100 mm | Ø 2.4″ – 4″ |
| Diametru maxim lărgire* | Ø 300 mm | Ø 12″ |
| Lungime maximă forare* | 50 m | 165 ft |
| Prăjini de forare, lungime | 0.5 m | 1.65 ft |
| Prăjini de forare, diametru | Ø 30/40 mm | Ø 1.2″ / 1.6″ |
| Rază minimă de curbură** | 15 m | 50 ft |
| Dimensiuni cadru de forare L x l x î | 1.11 x 0.60 x 1.15 m | 3.66 x 2.0 x 3.8 ft |
| Greutate cadru de forare | ca. 280 kg | 620 lbs |
| * În funcție de condițiile de sol | ||
| **În funcție de dimensiunea prăjinii de forare | ||
| Specificațiile tehnice pot fi modificate fără notificare prealabilă. |
Beneficiile dumneavoastra
Cea mai bună rază de îndoire: raza de îndoire de 15 m (50 ft) permite curbe foarte înguste
Sistem cu cilindru dublu (patentat):
sistem de antrenare direct, 100 % putere la prăjina de foraj
sistem de antrenare direct, 100 % putere la prăjina de foraj
Foraj cu TERRA-ROCK:
disponibil ciocan pneumatic pentru forare în piatră
disponibil ciocan pneumatic pentru forare în piatră
Putere şi viteză:
cel mai puternic utilaj de foraj orizontal dirijat din clasa sa
cel mai puternic utilaj de foraj orizontal dirijat din clasa sa
